新能源汽车钳形电流表如何使用，你知道多少？

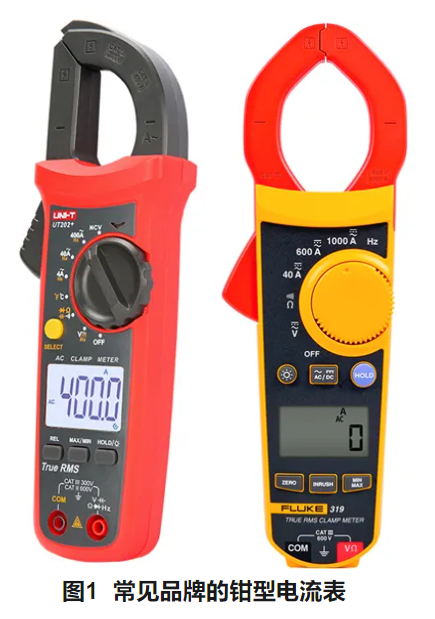

在新能源汽车检测与维修中，需要测量高压导线中的电流。由于电驱动系统的导线（如逆变器与电机之间）存在较大的交变电流，必须使用钳型电流表（也称数字电流钳）进行间接测量。今天我们简单介绍下钳形电流表的使用！

以下以采用FLUKE 317钳形电流表，测量比亚迪E5纯电动汽车驱动电机的W线束、V线束、U线束为例，介绍高压交流电流的测量方法。

警告：测量前请佩戴绝缘手套！高压电流测量为动态测量！如果使用整车，请举升车辆离地10cm，并做好安全检查！

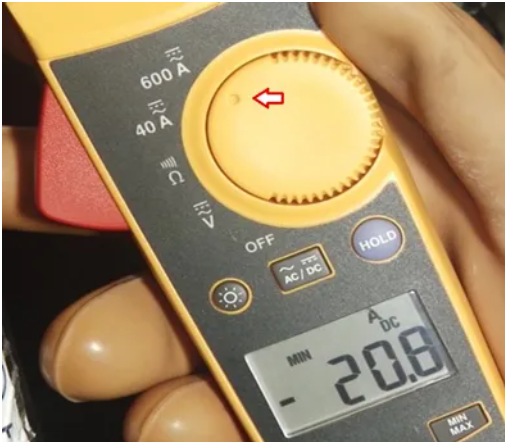

1）量程档位选择所示，打开钳形电流表，功能旋钮旋至600A量程档位，此时电流表默认为直流电流测试模式。

提示：电流的量程档位根据所测试的部件技术参数选择，比亚迪E5驱动电机相电流峰值为200A。

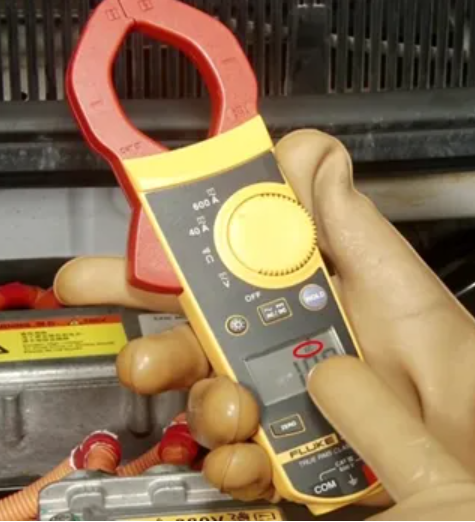

2）切换至交流档所示，按下电流表交直流模式切换按钮（AC/DC）切换至交流档。

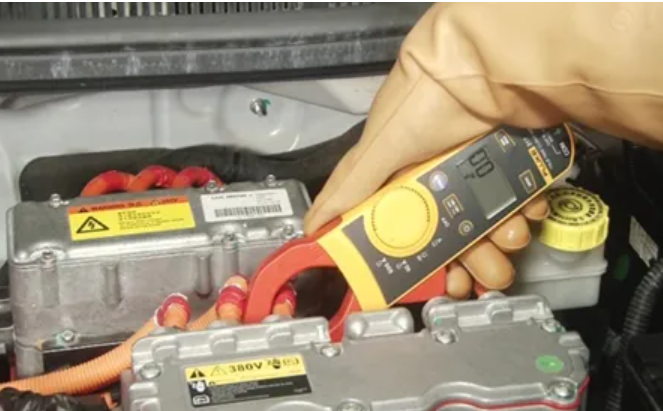

3）电流钳悬置驱动电机W线束所示，将电流钳悬置驱动电机W线束。

4）读取驱动电机W线束电流数值所示，起动车辆，踩下加速踏板，读取驱动电机W线束电流数值。

5）启动最大交流电流的锁定模式所示，按下电流表测量数值最小/最大锁定按钮（MIN/MAX），启动电流表的最大交流电流锁定模式（显示屏显示MAX和AC）。

6）读取电机W线束最大电流量所示，再次读取并记录驱动电机W线束通过最大电流数值。

7）采用同样的方法测量驱动电机V线束、U线束的电流数值，并记录。

8）关闭车辆电源，取下并关闭钳形电流表。

小伙伴们，钳形电流表的使用你们学废了没？期待与感兴趣的老师和同学一起来讨论！
